单模光纤准直器-光界物联
单模光纤准直器

  由光纤尾纤和聚焦透镜精确定位封装而成，可将光纤传输出射光变成平行光束（高斯光束），或将外界的平行光聚焦耦合进入光纤内。亦可以单只使用，按照既定发散角，在特定位置达到要求尺寸的光斑。

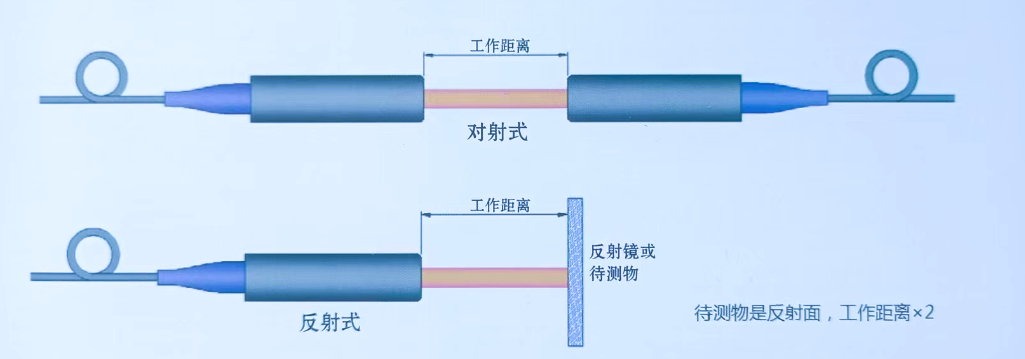

   按照工作距离划分，可分为固定工作距离（定焦）准直器和工作距离范围内（长景深）准直，根据不同工作距离选用球面透镜或者渐变折射率透镜。

   我们建议准直器安装在光学精密调节架中进行对准和调试，保证耦合空间光束时达到最佳耦合效率。


区别 固定工作距离(定焦)准直器 工作距离可调(长景深)准直器
工作距离 1M以内某一固定位置 1M工作距离范围内通用
光束特点 准直/汇聚/固定发散角 准直
光斑 某一固定位置得到精准尺寸光斑，最小可到20um，前后移动光斑变化大 在可调距离范围内前后移动，光斑尺寸变化非常小
配对损耗 随距离变化配对损耗变化明显 随距离变化配对损耗变化不敏感
出射损耗 无差别 无差别
回损 无差别 无差别



波长 工作距离 光斑 发散角 准直光束直径 接头 出射损耗 回损 模场直径 光纤适用波长范围
405nm 100mm 0.27mm 0.12° 3.2mm FC/APC ≤0.35dB ≥55dB 3.0-10.5um 400nm-680nm
450nm 100mm 0.70mm 0.45° 3.2mm FC/APC ≤0.35dB ≥55dB 3.5-10.5um 400nm-680nm
490nm 100mm 0.86mm 0.65° 3.2mm FC/APC ≤0.35dB ≥55dB 3.6-10.5um 400nm-680nm
520nm 100mm 0.31mm 0.13° 3.2mm FC/APC ≤0.35dB ≥55dB 3.6-10.5um 600nm-800nm
525nm 100mm 0.68mm 0.05° 3.2mm FC/APC ≤0.35dB ≥55dB 3.5-10.5um 600nm-800nm
630nm 100mm 0.89mm 0.05° 3.2mm FC/APC ≤0.35dB ≥55dB 4.2-10.5um 600nm-800nm
635nm 100mm 1.32mm 0.04° 3.2mm FC/APC ≤0.35dB ≥55dB 4.2-10.5um 600nm-800nm
635nm 100mm 1.32mm 0.04° 3.2mm FC/APC ≤0.35dB ≥55dB 4.2-10.5um 600nm-800nm
